Завршна глодалица са 4 жлебова

Спотлигхт Екхибитс

Опис

У области савремене производње, ефикасни резни алати су веома важни за квалитет и ефикасност машинске обраде. Ова завршна глодалица са 4 жлебова угаоног радијуса се широко користи у различитим областима због свог цементног карбидног материјала, радијуса угла и специјалног премаза. То је ефикасан алат за сечење за машинску обраду, са посебним дизајном жлебова, који може обезбедити глаткију површину током обраде и смањити време потребно за машинску обраду. Поред тога, има четири резне ивице са правилном дужином жлебова, које могу ефикасно обрадити полупречник филета на дну рамена за глодање и побољшати брзину помака, чиме се продужава век алата и побољшава продуктивност.



Карактеристике

1. Дизајн жлебова: Ова завршна глодалица са 4 жлебова угаоног радијуса има четири жлеба, који могу постићи глаткију површину током обраде. У исто време, постојање жлеба такође може смањити време обраде и побољшати ефикасност производње.



2. Дизајн полупречника филета: Дизајн полупречника филета омогућава крајњем глодалу да постигне већу тачност. Нарочито када се ради са изазовним материјалима као што су нерђајући челик, каљени челик и друге легуре, може пружити прецизнији ефекат резања.



3. Специјални ДЛЦ премаз: Крајњи млин је обложен посебним ДЛЦ премазом, који има вишеструке предности. Прво, ДЛЦ премаз може ефикасно спречити корозију и заштитити резне алате од спољашњег окружења. Друго, ДЛЦ премаз такође може продужити век трајања алата и смањити ризик од хабања и оштећења.



4. Избор више величина: пружа избор метричких и британских величина како би се задовољиле различите потребе обраде. Овај избор више величина чини алат флексибилнијим и свестранијим.



Апликација



• Производња метала: У области производње метала, посебно када се ради са нерђајућим челиком, каљеним челиком и другим материјалима, ова завршна глодалица са 4 жлеба угаоног радијуса може да пружи високо прецизна и ефикасна решења за обраду.

• Ваздухопловство: Ове индустрије захтевају изузетно високу прецизност и квалитет делова, а радни комад који производи ова глодалица има уједначене спецификације и високу прецизност, што може да испуни ове захтеве.

• Радионица за машинску обраду: Може задовољити потребе различитих материјала и задатака обраде и може пружити тачан ефекат резања за производњу механичких делова.





Фабрика





Опис производа





55ХРЦ 4 жлеба Цементирани карбидни угаони Радуиус завршни глодали са премазом





СПЕЦИФИКАЦИЈА	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4мм	12мм	4мм	50мм
D4*16*D4*75L	R0.1-R0.5/R1	4мм	16мм	4мм	75мм
D4*20*D4*100L	R0.1-R0.5/R1	4мм	20мм	4мм	100мм
D5*15*D5*50L	R0.1-R0.5/R1	5мм	15мм	5мм	50мм
D5*20*D5*75L	R0.1-R0.5/R1	5мм	20мм	5мм	75мм
D5*25*D5*100L	R0.1-R0.5/R1	5мм	25мм	5мм	100мм
D6*18*D6*50L	R0.1-R0.5/R1	6мм	18мм	6мм	50мм
D6*24*D6*75L	R0.1-R0.5/R1	6мм	24мм	6мм	75мм
D6*30*D6*100L	R0.1-R0.5/R1	6мм	30мм	6мм	100мм
D8*24*D8*60L	R0.1-R0.5/R1	8мм	24мм	8мм	60мм
D8*30*D8*75L	R0.1-R0.5/R1	8мм	30мм	8мм	75мм
D8*35*D8*100L	R0.1-R0.5/R1	8мм	35мм	8мм	100мм
D10*30*D10*75L	R0.1-R0.5/R1	10мм	30мм	10мм	75мм
D10*45*D10*100L	R0.1-R0.5/R1	10мм	45мм	10мм	100мм
D12*35*D12*75L	R0.1-R0.5/R1	12мм	35мм	12мм	75мм
D12*45*D12*100L	R0.1-R0.5/R1	12мм	45мм	12мм	100мм



Толеранције
Пречник флауте	Толеранција пречника флауте	Толеранција пречника дршке
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Апликација
Угљен челик Легура челика	Претходно очврснути челик	Високо каљен				Нерђајући челик	Легуре бакра	Легура алуминијума
	45ХРЦ	50ХРЦ	55ХРЦ	60ХРЦ	65ХРЦ
○	○	√	√			○	○	○

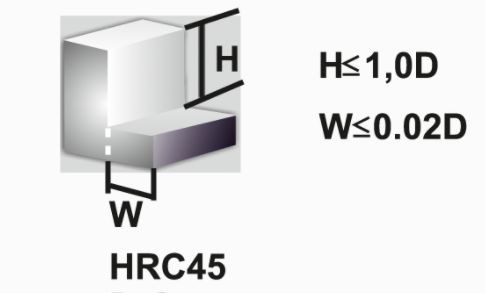

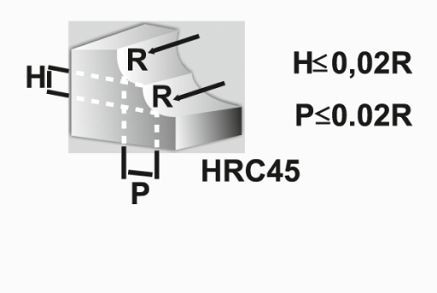

Препоручени параметри



Материјал	Угљенични челик, легирани челик, С45Ц, ФЦ, ФЦД, СЦМ, С50Ц, СКС...		Легирани челик, алатни челик СЦР, СНЦМ, СКД11, СКД61.НАК80		Тврди челик, СКД11
Тврдоћа	ХРЦ30		ХРЦ50		ХРЦ60
Пречник	Брзина сечења (ВЦ) (мм-1)	Феед(Ф) (мм-мин)	Брзина сечења (ВЦ) (мм-1)	Феед(Ф) (мм-мин)	Брзина сечења (ВЦ) (мм-1)	Феед(Ф) (мм-мин)
1мм	22000	400	18000	200	9000	140
1.5мм	12000	500	11000	280	5200	150
2мм	10000	550	10000	280	4600	170
3мм	9000	600	5500	310	3500	220
4мм	6000	750	5000	400	2200	220
5мм	4800	800	4000	400	1700	240
6мм	4500	820	3800	420	1600	300
8мм	3500	820	2800	420	1000	300
10мм	3000	820	1800	420	900	300
12мм	2000	820	1600	350	800	300
16мм	1500	650	1000	300	500	150
20мм	1200	650	900	300	400	150





Листа сировина



Оцена	ИСО код	Хемијски састав (%)		Величина зрна (ум)	Физичко-механичка својства (већа или једнака)			Цоатинг
		Тоалет	Цо		Густина (г/цм3)	Тврдоћа (ХРА)	ТРС (Н/мм2)
ИГ10Кс(50ХРЦ)	K30-K40	89	10	0.8	14.43	91.5	2500	ТИСИН
УФ12У(55ХРЦ)	K40	87	12	0.6	14.15	92.3	3900	ТИСИН
АФ501(60ХРЦ)	K05-K10	89	10	0.4	14.1	92.8	3600	НАНО БЛАЦК
АФ308(65ХРЦ)	K05-K10	91	8	0.3	14	93.8	3800	НАНО (ПЛАВА)

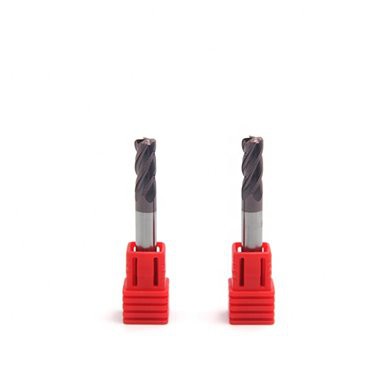

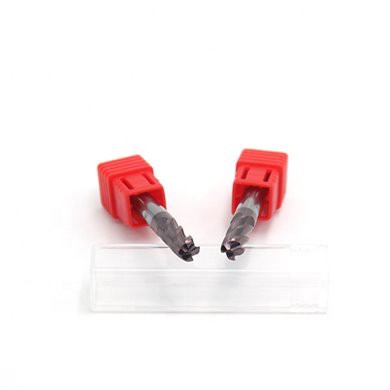

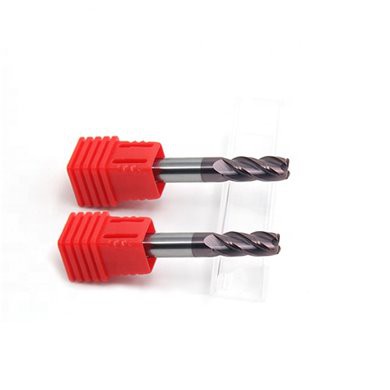

Детаљне фотографије





Глодалица са 4 жлебова угаоног радијуса	Резач од тврдог метала са 4 жлебова	4 жлебови Цорнер Радиус Карбидна глодалица





Наше предности



1. Након што добијете упит, ми ћемо одговорити за 12 сати

2. Слободно ме назовите било када

3. Наруџбина узорка је добродошла

4. Добродошли да посетите нашу фабрику, ми ћемо вас покупити

5. Слободно нас питајте ценовник





Паковање





ФАК



П1: Компанија или фабрика:

А1: Ми смо професионална фабрика карбидних алата више од 10 година. Најбољи алати за производњу волфрам карбида су у Кини.



П2: Који је ваш МОК?

А2: Поздрављамо вашу наруџбу узорка да тестирамо наш квалитет, верујемо да ћете открити да смо ми прави добављач којег тражите. тако да нема МОК.



П3: Могу ли добити ваш каталог?

А3: Да, наравно. можемо вам послати е-поштом.



П4: Колико дуго могу добити наруџбу

А4: Узорак наруџбе 1-5 дана. велика поруџбина треба да се провери, обично 15-25 дана.



П5: Можете ли направити робу према нашим цртежима?

А5: Да, у реду је, имамо одељење за професионално обликовање.
